Amarok mit Klappkabine

#1 Beitrag von akro » Do 08 Nov 2012 19:40

Denn fang ich einfach mal an.

Wie die meisten "Neulinge" habe ich mich auch einige Zeit lesend hier aufgehalten und gestaunt, was einige von euch so auf die Beine (bzw. Räder) stellen. Da ist mein Projekt einige Nummern kleiner. Aber weil ich hier im Forum nicht genau meine Kombination gefunden habe, will ich sie euch gerne einmal vorstellen.

Seit ein paar Wochen fahren wir VW Amarok. Nach 20 Jahren Landcruiser mit sehr spartanischer "Wohnmobileinrichtung" dachte ich mir, da müsste aus dem Amarok was zu machen sein. Also erst mal auf dem Campingmarkt umgesehen, was es da so an fertigen Absetzkabinen gibt. Ich will hier nicht die bekannten Hersteller alle nennen, aber es gibt schon sehr schöne Konstruktionen. Die meisten haben aber irgendwelche Minuspunkte für uns:

- Wir wollten nicht den Preis des Autos nochmal in eine fertige Kabine stecken.
- Wir wollten unser neues Auto nicht verbasteln lassen (abgenommene Pritsche, Garantieverlust usw.)
- Die Kabine sollte nicht so groß und schwer werden (wir werden lediglich zu zweit unterwegs sein).
- Ich wollte die Außenmaße des Autos nicht überschreiten (außer nach oben).
- Das Gehäuse soll lediglich als Ladung transportiert werden (kein TÜV).
- Es muß im aufgesetzten Zustand in die Garage passen (235cm nach oben).
- Es muß also Klappbar sein. Trotzdem will ich feste Wände, kein Stoff (weil es uns mehr in den Norden zieht).

Soweit die wichtigsten Bedingungen. Ich habe mal mit einem 3D Programm folgendes gezeichnet:

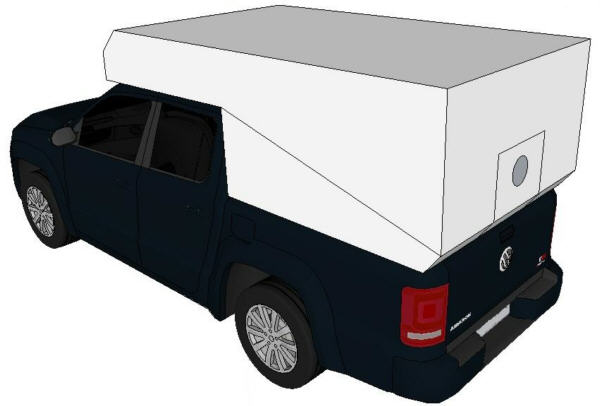

Wohnkabine zugeklappt

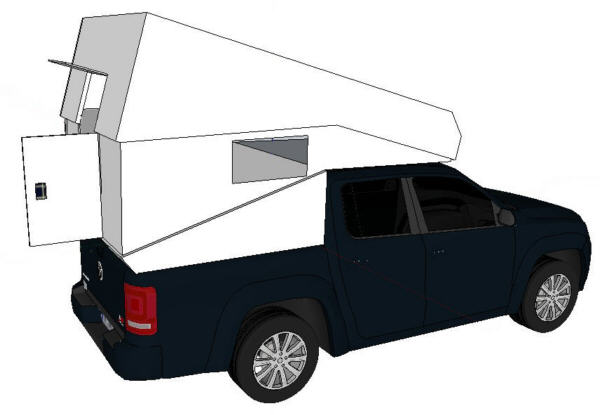

Wohnkabine aufgeklappt

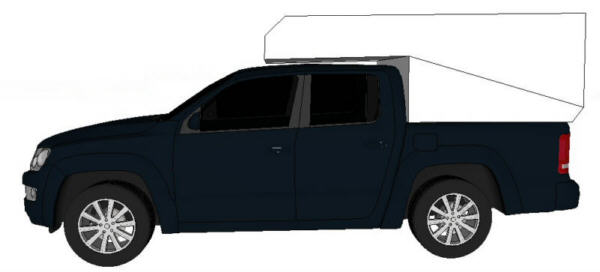

Wohnkabine Seitenansicht

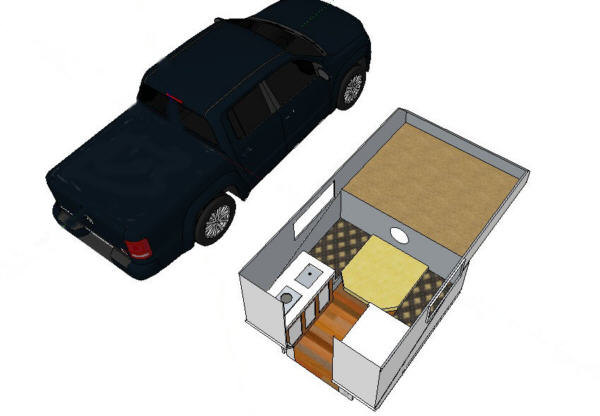

Wohnkabine Innenansicht

Die Wände sollen aus GFK-PUR-GFK Sandwich mit Stahlgerippe hergestellt werden.
Ich werde einen Stahl-Rahmen schweißen (ja, ich weiß, Rost! Aber Alu kann ich nicht schweißen), der dann mit PUR ausgefacht wird und beidseitig mit 1,5mm GFK beplankt wird.
Wandstärke wird stellenweise 60mm sein, an der Überlappung 30mm.
Eine Dieselheizung soll auch noch rein.

So, den groben Entwurf wisst ihr jetzt. Ich plane, im Sommer 2013 fertig zu sein und den ersten Ausflug damit zu machen.
Ich werde sporadisch Fortschrittsbilder einstellen, vielleicht interessiert sich ja jemand dafür.

Schöne Grüße
akro

Benutzeravatar
Thomas130
Experte
Beiträge: 54
Registriert: So 27 Feb 2011 09:59
Kontaktdaten:

Re: Amarok mit Klappkabine

#2 Beitrag von Thomas130 » Do 08 Nov 2012 19:54

das schaut gut aus, gefällt mir
mit einer solchen Kabine kann man auch mal abseits fester Wege unterwegs sein

und interessieren wird es viele hier :D

also, immer schön berichten wie es vorangeht
und nicht mit Bildern geizen :D :D
Gruß
Thomas

Benutzeravatar
holger4x4
womobox-Guru
Beiträge: 4115
Registriert: So 09 Sep 2007 19:52
Wohnort: Bergisches Land

Re: Amarok mit Klappkabine

#3 Beitrag von holger4x4 » Do 08 Nov 2012 20:07

Hallo Akro,
wieder ein Pickup Fahrer :wink:

Ein schönes Beispiel für eine solche Aufstellkabine ist die von Sabine und Robert: http://www.wohnkabinen-magazin.de/index ... g?Itemid=0
Das ist allerdings ein Festaufbau und aus ALU.
Warum willst du unbedingt einen Stahlrahmen einbauen? GFK Sandwich Platten verklebt mit Winkeln sind stabil genug. An der Scharnier-Kante kann man noch einen stabilen Aluwinkel Aufkleben, das sollte reichen.
Türe Hinten wird schwierig das auch im aufgeklappten Zustand ordentlich dicht zu bekommen.
Aber nur zu,ich bin gespannt wie es weiter geht!
Gruß, Holger

Bilder meiner alten Kabine hier, und die aktuellen Kabine --> hier

Benutzeravatar
Picco
Moderator
Beiträge: 4194
Registriert: So 28 Nov 2004 10:29
Wohnort: Widnau / Schweiz
Kontaktdaten:

Re: Amarok mit Klappkabine

#4 Beitrag von Picco » Do 08 Nov 2012 20:51

Hoi Akro und herzlich willkommen hier! :D

Ich frag mich ebenfalls weshalb Du Dir die Probleme mit dem Stahlrahmen antun willst...Deine Entscheidung!
Aber ich sehe vor allem dass das Sandwich das Du mit Ausfachen und mit GFK bekleben herstellst nicht viel bis gar nichts zur Stabilität beiträgt und dass Du wohl Luft unter dem GFK kaum vermeiden kannst, ausser Du arbeitest mit einer Vakuumpumpe, was es aber auch nicht einfach macht.
Wenn es aber Lufteinschlüsse gibt dann hast Du auch Luft drinn die bei Erwärmung Druck auf das GFK ausüben kann (nicht muss) und so das GFK wieder löst.
Ich würde komplett mit Sandwichplatten arbeiten, einzig unter der Türe müsste wohl eine Versteifung rein, da Du sonst keine durchgehende Rückwand hast und Dir der untere Teil der Kabine ev. beim hochkurbeln zusammensackt.

Benutzeravatar
Rudi
womobox-Halbgott
Beiträge: 553
Registriert: Mo 30 Okt 2000 16:58
Wohnort: München

Re: Amarok mit Klappkabine

#5 Beitrag von Rudi » Do 08 Nov 2012 21:01

Hallo akro

Schaut gut aus.

wie Holger schon schreibt .
Nur mit Sandwichplatten arbeiten,das ist stabil genug.

Und ich glaube nicht das du mit Eisenrahmen ,GFK ,PU,Gfk verkleben
kostenmäßig günstiger weg kommst wie mit fertigen Platten.

Du willst die Maße des Amarok nicht überschreiten.
o.k. -- denk aber trotzdem mal nach die Heckklappe abzubauen (geht zumindest bei den jap. PU rel. schnell)
und die Kabine schräg nach oben um 30-40 cm zu verlängern.
Du wirst dann nur minimal länger werden .
(die dicke Heckklappe und die fette Stoßstange haben ja schon 30 cm)
Denn knapp 150 cm Innenlänge ist schon verdammt wenig.
Gerade im Norden bist du mehr im Fahrzeug wie im sonnigen Süden,und da sind 30 cm mehr doch nicht schlecht.
Gewichtsmäßig machts auch kaum was aus, Heckklappe fällt ja weg.

Die Sitzbank würde ich noch auf ein Podest ,ca. 20 cm, setzen.
Stauraum kann man immer gebrauchen

Und Welcome im Forum
Gruß Rudi

ALI
Junior
Beiträge: 27
Registriert: Do 23 Apr 2009 16:45

Re: Amarok mit Klappkabine

#6 Beitrag von ALI » Do 08 Nov 2012 23:48

Hallo,
wenn ich das Bild 2 mit dem aufgeklappten Oberteil anschaue und mir vorstelle, wie das Dach zugeklappt wird, dann klemmt die Rückwand des Oberteils an der Oberkannte des Unterteils.
Ist das ein Denkfehler?

Benutzeravatar
Questman
womobox-Guru
Beiträge: 1132
Registriert: Mi 19 Mai 2004 09:52
Wohnort: Hessen

Re: Amarok mit Klappkabine

#7 Beitrag von Questman » Fr 09 Nov 2012 01:03

ALI hat geschrieben:Hallo,
wenn ich das Bild 2 mit dem aufgeklappten Oberteil anschaue und mir vorstelle, wie das Dach zugeklappt wird, dann klemmt die Rückwand des Oberteils an der Oberkannte des Unterteils.
Ist das ein Denkfehler?
Nein keine Denkfehler.
Das Oberteil muß an der Unterkannte entsprechend länger sein,
damit es sich frei bewegen kann.
Die dadurch notwendige "Öffnung" kann man in geöffnetem Zustand mittels einer Klappe verschließen.

Aber wir hatten schon mal jemand, der genau so eine Kabine gebaut hat.
War auch mal in Laubach damit, glaube 2009.
Noch ein paar Bilder.
Zuletzt geändert von Questman am Fr 09 Nov 2012 10:11, insgesamt 2-mal geändert.
Grüße vom QM.

Benutzeravatar
franmoan
Experte
Beiträge: 104
Registriert: Mo 22 Jun 2009 07:28
Wohnort: Schlichemtal

Re: Amarok mit Klappkabine

#8 Beitrag von franmoan » Fr 09 Nov 2012 07:00

Hai Akro,

also wenn bei mir alles klappt fahre ich auch ab Donnerstag einen Amarok und möchte im Winter auch eine Kabine bauen.

Also berichte bitte ausführlich weiter mit gaaaanz vielen Bildern das echt interessant!
Natürlich werde ich auch versuchen über meine Versuche zu berichten :wink:

Viele Grüsse
Frank

Benutzeravatar
VWBusman
womobox-Guru
Beiträge: 3918
Registriert: So 16 Apr 2006 15:27
Wohnort: Nord-Schwarzwald

Re: Amarok mit Klappkabine

#9 Beitrag von VWBusman » Fr 09 Nov 2012 09:12

Hallo Akro,

willkommen im Forum.

Das gefällt mir das jetzt auf den Amarok Kabinen gebaut werden :wink: .

Wie Rudi schon geschrieben hat würde ich auch die Heckklappe entfernen und dann die Kabine soweit verlängern das sie Dir
beim Böschungswinkel nicht in die Quere kommt.
Das bringt Dir ein ordentliches Plus an Wohnraum den Du nicht missen willst.
Zur Kabinen Konstruktion wurde ja schon darauf hingewiesen das der Stahlrahmen nicht unbedingt sein muß.

Gruß Christopher
VW T5 Doka und Mercedes Vario 816 mit Holzkoffer

Benutzeravatar
akro
Junior
Beiträge: 31
Registriert: Do 08 Nov 2012 12:29
Wohnort: Kiebitzreihe

Re: Amarok mit Klappkabine

#10 Beitrag von akro » Fr 09 Nov 2012 09:49

Hallo,

@all: Danke für die Willkommensgrüße

Daß das Stahlgerippe auf vorsichtige Ablehnung stößt, habe ich mir gedacht. Leider muß die Wohnkabine noch eine Bedingung erfüllen: Sie muß zerlegbar sein! Ich habe sehr wenig Platz und baue die Kabine teilweise in der Garage (die ich aber auch für das Auto brauche) und teilweise hinterm Haus auf dem Hof. Zwischen Haus und Grundstücksgrenze ist nur 1 m Platz. Da müssen die Teile durch. Deshalb habe ich die Bauphase in 3 Abschnitte eingeteilt. Bodengruppe (alles was in der Ladefläche verschwindet), Mittelteil und Deckel. Das größte Teil ist das Mittelteil mit 95cm Höhe. Wenn ich das auf die Seite auf Rollbretter lege, komme ich am Haus vorbei.
Die Teile werden anschließend verschraubt. Und das geht am besten mit diesem Stahlgerippe.


@holger4x4 und Picco: Ja die Dichtigkeit. Da mache ich mir auch schon viele Gedanken, aber bisher ist mir immer noch was beim Bauen eingefallen.

@Rudi und VWBusman: das Eisen (Vierkant 15*15*1,5) kostet etwa 100€. Das ganze Material für die Leerkabine wird etwa 3200€ kosten.
Und die Größe (150cm innen unten) finden wir schon gemütlich und größer, als in unserem alten Lancruiser.
Das mit dem Podest werde ich mir mal überlegen, danke!

@ALI: Hat Questman schon korrekt beantwortet, danke!

@franmoan: Viel Glück mit deinem Amarok!

Schöne Grüße
akro

gewi
Beiträge: 1
Registriert: Fr 09 Nov 2012 10:03

Re: Amarok mit Klappkabine

#11 Beitrag von gewi » Fr 09 Nov 2012 10:30

Moin Akro,
ich bin ebenfalls schon länger am mitlesen und Besitzer eines Amaroks.Dein Vorhaben entspricht fast zu 100% meinen Vorstellungen. :) Ich möchte auch nicht den Fahrzeugpreis nochmals für eine Kabine investieren,sie soll nicht (viel) breiter wie das Fahrzeug sein,nicht zu hoch(daher Klappdach),feste Wände.
Lediglich wie schon vorgeschlagen möchte ich die Heckklappe demontieren(sind ja nur ein paar Schrauben,und sie wie ja einiges das könnte man schon wieder als Zuladung nutzen).Dann die Kabine schräg verlängern das ich auf ca. 2,00 m Länge komme.Ich möchte auch unten auf einer Seite schlafen können und auf der anderen Seite schmale Schränke und Kühlbox.
Gruß Gerd

Benutzeravatar
pedroricco
Experte
Beiträge: 99
Registriert: Fr 23 Jan 2009 08:10
Wohnort: CH 3414 Oberburg

Re: Amarok mit Klappkabine

#12 Beitrag von pedroricco » Fr 09 Nov 2012 11:33

Hoi Akro

Vor vier Jahren habe ich selbst eine kleine, leichte Kabine gebaut.
Meine Erfahrungen:

Je kleiner die Kabine, desto mehr kommen einige Centimeter mehr oder weniger im Innenraum zum Tragen. Solange man witterungsbedingt auch draussen leben kann, ist es kein Problem. Aber gerade im Norden kann es durchwegs vorkommen, dass es mehrere Tage hintereinader regnet und man sich kaum draussen bewegt.
Deshalb mein Rat: Versuche möglichst viel Innenraum zu kriegen! (60 mm Wandstärke sind für eine so kleine Kabine absoluter Luxus!) Ich würde an deiner Stelle den Alkoven über das ganze Dach ziehen, damit du ein festes Längsbett bekommst. Die Rückklappe würde ich, wie schon von anderen Forumsmitgliedern bemerkt, auf jeden Fall ausbauen. Ich weiss nicht, ob du vor hast jedes Mal beim Einsteigen die Klappe zu öffnen und dann die Türe, oder ob du über die geschlossene Klappe hinweg einsteigen willst. Die erste Variante dürfte dir einiges Kopfzerbrechen über das Abdichten bereiten, die zweite ist meines Erachtens nur für Sportturner zu empfehlen.
Baust du die Kabine 30-50 cm über die Klappe hinaus, gewinnst du enorm Innenraum praktisch ohne Einschränkung der Geländetauglichkeit.
Zur Konstruktion:
Meine erste Kabine habe ich auch mit einem Stahlrohrgerippe aufgebaut, mit 1,5 mm Alu beplankt, isoliert und innen mit Sperrholz ausgebaut. Es war kein ausgesprochener Leichtbau sie hat aber zwei mehrjährige Afrikareisen mit über 120'000 knm schadlos ausgehalten. Wenn du aber wirklich leicht bauen willst, wirst du es mit einem Stahlrohrrahmen im wahrsten Sinne des Wortes "schwer" haben.

Das Projekt an sich gefällt mir - viel Spass beim Bauen!

Gruss Werner
Dateianhänge

Benutzeravatar
franmoan
Experte
Beiträge: 104
Registriert: Mo 22 Jun 2009 07:28
Wohnort: Schlichemtal

Re: Amarok mit Klappkabine

#13 Beitrag von franmoan » Fr 09 Nov 2012 11:59

Hai Akro,

noch ein Nachtrag von mir. Natürlich mache ich mir auch schon eine Weile über den Bau Gedanken.....
Die "Werkstattverhältnisse" sind bei mir ähnlich wie bei Dir.

Meine Idee ist daher das Ganze aus Alu mit einem Stecksystem zu bauen. Die Festigkeit soll die Kabine dann über die Beplankung mit Alu kriegen.
Die Kabinenbaugruppen würde ich dann zusammenstecken und aussen und innen mit GFK- oder Alu-Winkeln verkleben.
Ich meine mit dem ALU kann man halt schon einiges an Gewicht sparen.

Das mit der Heckklappe sehe ich ähnlich, nur dachte ich man könnte die Heckklappe dran lassen und die Fläche noch als Auflage für Kabune nutzen.

Ganz gut sieht man das bei dem Anbieter: http://www.nomadevasion.com
Auch denen Ihre Idee zum Kabinenwechsel mit Wagenheber finde ich klasse. Wenn man da einen Ballonwagenheber ins Spiel bringt... hmmm..

Viele Grüsse
Frank

Benutzeravatar
Questman
womobox-Guru
Beiträge: 1132
Registriert: Mi 19 Mai 2004 09:52
Wohnort: Hessen

Re: Amarok mit Klappkabine

#14 Beitrag von Questman » Fr 09 Nov 2012 15:20

Keine Ahnung was die Klappe beim Amarok wiegt,
aber bei meinem D40 sind das schon mal knapp über 30Kg.

Grund genug diesen überflüssigen Ballast zu Hause zu lassen.
Grüße vom QM.

Benutzeravatar
akro
Junior
Beiträge: 31
Registriert: Do 08 Nov 2012 12:29
Wohnort: Kiebitzreihe

Re: Amarok mit Klappkabine

#15 Beitrag von akro » Sa 10 Nov 2012 20:57

Hallo,

ich habe am Wochenende mal angefangen, das Unterteil zu schweißen.


Unten ist eine Siebdruckplatte mit 18mm. Das ist ziemlich viel, aber die hatte ich noch.


Der Rahmen hat überall 15mm Luft zur Laderaumwand. Ich hoffe, das ist genug. Mal sehen, wieviel die Sache nachher "arbeitet".
Bis jetzt wiegt es 15kg.

Schöne Grüße
akro
